抜き加工
各種プラスチックフィルム、光学フィルム、ラミネートフィルム、金属箔、両面テープなど様々な構成材料を、ご用途に合わせた最適なクリーンルーム環境で、ご要望通りの形状に抜き加工いたします。
フィルム材料をご要望の形状・サイズに加工いたします。
特徴 FEATURE
-
自動連続抜き、ロータリーダイ、トムソン抜き等が可能です。
-
金型設計から材料まで自社で手配ができます。
-
充実した各種検査設備と検査体制があります。
提案 Idea is here!
-
トムソンプレスカットは大型シート抜きにも対応（外注先）
-
ロールトムソンは打ち抜き時に自動で不要部分を集積削除
-
ハーフ抜き加工は保護ラミネートしながらコアにキャリア（製品）を巻き付けて、 ロータリーダイカッターは抜き型が回転するので量産加工に最適
-
その他、ラミネートカットや様々な加工方法と組み合せも可能
加工仕様 SPECIFICATIONS

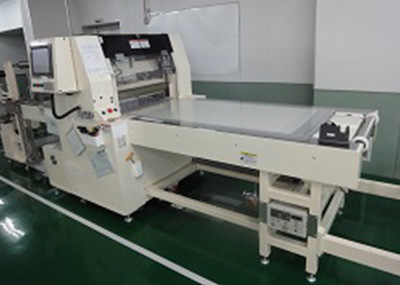

Roll to Sheetカット
| 対応サイズ | 原板巾 | 刃型 |
|---|---|---|
| 投入（IN） | 500㎜×Φ660㎜ MAX（IN） | トムソン刃 腐食刃(ピナクル) 彫刻刃 |
| 製品（OUT） | 480㎜×520㎜ MAX（OUT） （最小巾：4mm） |
| 素材 | プラスチックフィルム／発泡体／金属箔／両面テープ それらの複合構成材料など |
| 機械台数 | ３台 |
Sheet to Sheetカット
| 対応サイズ | 原反巾 | 刃型 |
|---|---|---|
| 投入（IN） | 1550×1650㎜ MAX（IN） | トムソン刃 （メイン） |
| 製品（OUT） | 1100×1550㎜ MAX（OUT） |
| 素材 | プラスチックフィルム／発泡体／金属箔／両面テープ それらの複合構成材料など |
| 機械台数 | ２台 |
※加工仕様はあくまで目安であり、詳細は別途お問い合わせください。
※イラストはあくまでもイメージ図であり、実際とは異なります。
