受託コーティング加工
ご希望の基材、塗布液を組合せ、弊社設備にて受託塗布を承ります。
材料の調達からスリット、シートカットまでお任せください。
コーティングライン概略図
塗布部
巻出し部
製品巻取り部
乾燥ゾーン
コーティングマシン仕様
| 1号機 FCM-01 | 2号機 FCM-02 | 3号機 FCM-03 | マレーシア1号機 PCM-01 | ||
|---|---|---|---|---|---|
| 特徴 | ・広幅1,700mm ・クリーン（1,000） | ・クリーン（100） ・UV照射装置 ・インラインコロナ（1給紙） | ・クリーン（1,000） ・狭幅テスト機 | ・クリーン（1,000） ・インラインコロナ（1給紙） |
|
| 環境：クリーン度 | ・塗布部：1,000 ・その他：10,000 | ・塗布部：100 ・その他：1,000 | ・塗布部：1,000 ・その他：10,000 | ・塗布部：100 ・その他：1,000 |
|
| 塗布方式 |
|
|
|
|
|
| 対応可能なWet塗布量（目安） |
| 0.1～200g/m2 | 2～200g/m2 | 2～400g/m2 | |
| 基材 | 通紙・塗布幅 | ・通紙：1,700mm ・塗布：1,650mm | ・通紙：1,400mm ・塗布：1,480mm | ・通紙：420mm ・塗布：400mm | ・通紙：700～1,450mm ・塗布：650～1,400mm |
| 通紙基材 | ・各種プラスチックフィルム ・金属箔（銅、アルミ、鉄など） | ・各種プラスチックフィルム ・金属箔（銅、アルミなど） | ・各種プラスチックフィルム ・金属箔（銅、アルミ、SUS、チタンなど） | ・各種プラスチックフィルム ・金属箔（銅、アルミなど） |
|
| 最大重量・ 最大巻き径 | 1給紙 | 700kg または φ750mm | 750kg または φ700mm | 80kg または φ410mm | 850kg または φ750mm |
| 2給紙 | 700kg または φ750mm | 750kg または φ700mm | 30kg または φ300mm | 850kg または φ750mm | |
| 巻取り | 850kg または φ800mm | 850kg または φ800mm | 80kg または φ430mm | 850kg または φ800mm | |
| 乾燥 | 搬送方式 | ロールサポート | ロールサポート | ロールサポート | ロールサポート |
| 温度 | 最高150℃ | 最高150℃ | 最高200℃ | 最高150℃ | |
| ラミネートロール加熱温度 | 最高130℃ | 最高150℃ | 最高200℃ | 最高150℃ | |
| 付帯設備 |
|
|
|
|
|
品質検査項目（一例）
| 測定・分析項目 | 測定機器 | 備考 |
|---|---|---|
| 厚み測定 | マイクロメーター | 接触式 |
| 光学式膜厚計 | 薄膜コーティング用 | |
| 粘着・接着力 | オートグラフ | 室温下での測定 |
| テンシロン | 低温～高温下での測定可 | |
| 高速剥離試験機 | ||
| タック力測定 | ボールタック | |
| プローブタックテスター | ||
| 保持力 | 自社製保持力測定器 | ズレ量、落下時間を計測 |
| 全光線透過率 | ヘーズメーター | |
| ヘイズ | ヘーズメーター | |
| 分光反射率 | 分光測色計 | 可視光領域のみ |
| 分光光度計 | 紫外～可視～近赤外領域 | |
| 分光透過率 | 分光測色計 | 可視光領域のみ |
| 分光光度計 | 紫外～可視～近赤外領域 | |
| 反射・透過色相 | 分光測色計 | 可視光領域のみ |
| 分光光度計 | 紫外～可視～近赤外領域 | |
| 光沢度 | 光沢度計 | |
| 屈折率 | アッベ屈折率計 | |
| 光学濃度 | マクベス濃度計 | |
| 表面抵抗値、抵抗率 | ハイレスタ | |
| ロレスタ | ||
| 表面粗さ | サーフコーダー | 接触式 |
| Zygo | 非接触式 | |
| 平滑度、透気度 | 王研式透気度平滑度試験機 | |
| 耐摩耗性、耐擦傷性 | 学振式摩擦堅牢試験機 | |
| 表面硬度 | 鉛筆硬度計 | |
| 加熱収縮率 | 自社製測長器 | |
| 残留溶剤 | ガスクロマトグラフ |
上記の他、顕微鏡、元素分析、FT-IRによる異物・欠点分析も可能です。
委託加工までの流れ
弊社での基材フィルム、金属箔の調達も可能です。
フィルム、金属箔の探索・調達から、塗布後のスリット加工、シートカット加工までお任せください。
弊社は、多数のフィルム・金属箔を取り扱っており、試作材料の調達、指定幅へのスリット等、試作材料の準備に関してもお任せください。最適提案をさせて頂き、お客様の手間を省略致します。
又、試作品に関しては、オフラインでの検反及びスリット、シートカット加工も可能です。ご相談下さい。

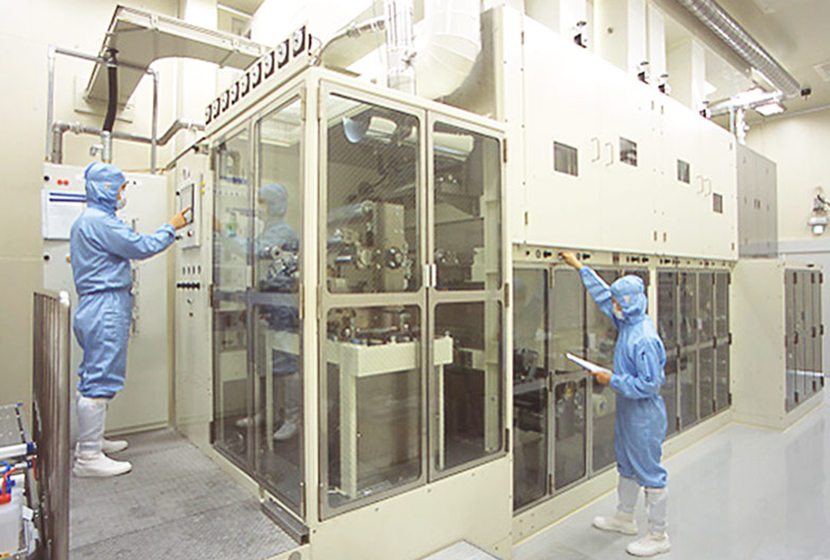

3号機FCM-03での少量試作
FCM-03では、少量の材料でもロール to ロールの塗布加工が可能です。
-
試作費用を抑えたい
-
限られた材料の中で、多くの実験水準を組みたい
-
広幅での量産前に塗布の条件を絞り込みたい
などを目的として、FCM-03での試作のみでも承ります。試作立会も可能です。ご相談ください。
